傳動原理

擺線針輪減速機是一種采用 K-H-V 少齒差行星傳動原理的新穎傳動裝置，參見圖。太陽輪（針齒輪）Zz 與行星輪（擺線輪）ZB 的齒數差為 1 ，即： Zz-ZB=1 。其傳動過程為：

在輸入軸上裝有一個錯位 180 ° 的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成 H 機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與真齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。

當輸入軸帶著偏心轉動一周時，由于擺線輪上齒廓曲線的特點極其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦正轉一周，擺線輪于相反方向上轉過一個齒從而得到減速，再借助 W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

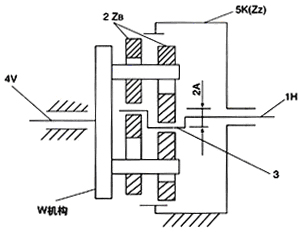

1.輸入軸2.擺線輪3.轉臂4.輸出軸5.針齒殼

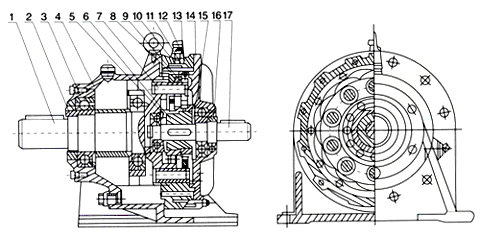

特點與主要結構

·△高速比和高效率
單級傳動，就能達到 1：87的減速比，效率90%以上，如果采用多級傳動，減速比更大。

·△結構緊湊體積小
由于采用了行星傳動原理，輸入軸與輸出軸在同一心線上，使其機型獲得盡可能小的尺寸。

·△運動平穩噪聲低
擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在小程度。

·△使用可靠、壽命長
因主要零件采用高碳鉻鋼材料，經淬火處理，（ HRC58-62 ）獲得高強度，并且部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

·△設計合理、維修方便
容易分解安裝，少零件個數以及簡單的潤滑，使擺線輪減速機深受用戶的信賴。

BLY0-11-0.37，B代表擺線針輪減速機，L代表法蘭式立裝，Y代表普通電機，0代表減速機號，11代表轉速比，1450：11＝132r/m，0.37代表電機功率為0.37KW。

>規格型號

電動機直聯型單級減速機的傳動比和輸入功率表HZ

		BLY0	BLY1	BLY2	BLY3	BLY4	BLY5	BLY6	BLY7	BLY8
		輸入轉速1450r/min （左下側輸出轉速為1450r/min輸入計算值）						輸入轉速1000 r/min
9	輸出轉速161r/m	0.75	2.2/1.5	3/2.2	7.5/5.5/4
11	輸出轉速132r/m	0.75	2.2/1.5	3/2.2	7.5/5.5/4	11	18.5/15
17	輸出轉速85r/m	0.75	1.5/1.1	3/2.2	7.5/5.5/4	11	18.5/15	22	37
23	輸出轉速63r/m	0.55	1.5/1.1	3/2.2	5.5/4	11/7.5	18.5/15	22	37	55
29	輸出轉速50r/m	0.55	1.1/0.75	2.2/1.5	5.5/4/3	7.5/5.5	15	18.5	37	55
35	輸出轉速41r/m	0.37	1.1/1.75	1.5	4/3/2.2	7.5/5.5	15/11	15	30	45
43	輸出轉速34r/m	0.37	0.75/0.55	1.5/1.1	4/3/2.2	5.5/4	11/7.5	11	22	40
59	輸出轉速25r/m	0.25	0.75/0.55	1.1/0.75	2.2/1.5/1.1	4/3	7.5/5.5	7.5	18.5	30
71	輸出轉速20r/m	0.18	0.55/0.37	0.75	2.2/1.5/1.1	3	5.5	7.5	15	22
87	輸出轉速17r/m	0.12			1.5/1.1	3	5.5	5.5	11	22
